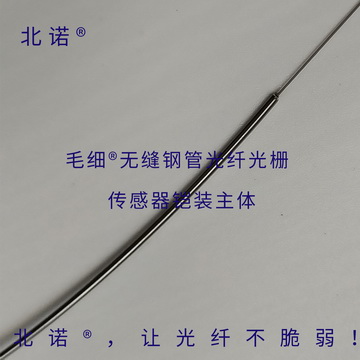

本文從理論上分析了FBG光纖光柵傳感器在通信網絡中的信號傳輸距離，重點討論了“FBG光纖光柵傳感器實現長距離監測時監測距離和傳輸距離” 這一問題，同時給出了部分北諾?毛細?無縫鋼管光纖光柵傳感器（FBG sensor）的實物圖。

一、光纖光柵傳感信號通信距離分析

對于已經解調出波長信號的光纖光柵傳感系統來說，光纖光柵解調儀直接接入通信網絡，接入方式可以是光口、電口甚至空口（無線接口）。

此時，其已知波長信息和普通的通信信息沒有區別，因此沒有傳輸距離的說法，只要在同一網絡系統，任何地方都可以通過遠程接入光纖光柵解調儀查看其傳感信息。

圖1

二、光纖光柵傳感信號傳感距離分析——影響因素

對于光纖光柵傳感系統內部來說，如果光纖光柵解調儀和FBG光纖光柵傳感器不在同一位置但位于同一網絡，此時其最大傳輸距離影響因素會來自多個方面：

1、來自于光纖通信系統的傳輸距離。

由于通信系統中光纖的距離衰減非常小，因此在傳統的光纖通信系統里，光纖光柵（FBG）的傳感信號也能夠無中繼傳輸80至120公里，這個距離是對于傳統的G.652系列光纖來說的。

對于這兩年來剛剛使用的G.654系列光纖來說，無中繼傳輸距離能夠達到幾百公里。

圖2

2、最大傳輸距離也和你所使用的光纖光柵解調設備有關。

你的光纖光柵解調儀必須要能夠發射足夠強度的光信號，并且能夠接收足夠微弱的光信號。因此，您所使用的FBG光柵傳感器，最好是反射率能達到90%以上（北京大成永盛科技有限公司的北諾?毛細?系列無縫鋼管光纖光柵傳感器最大反射率接近100%）。

圖3

3、長距離信號的傳輸還要考慮光信號的色散問題。

由于光信號在經過長距離的傳輸之后會產生色散，而色散直接帶來了波長的漂移，波長的漂移會影響測量的準確性（包括但不限于溫度、應力和應變）。

圖4	圖5

綜合以上幾點，我們分析認為，在光纖光柵解調儀與光纖光柵傳感器分離這一場景中，假設傳輸網正常，光纖光柵解調儀功能強大，北諾?毛細?無縫鋼管光纖光柵傳感器傳感信號也應該能夠傳輸80至120公里，但波長信號是否準確未知。

但是我們所賣出去的產品還沒有這樣被客戶使用過，畢竟，這需要一根超級長的光纖光柵傳感器（FBG sensor），或者需要專門設計其光纖光柵傳感網的結構（通信網和物聯網相結合的光纖光柵傳感網）。

現實情況下大成永盛做實驗時做過公里級別的驗證，沒有什么問題。如果您做過更長距離的應用，歡迎來信告知我們并一起討論，以便讓我們的理論和實際能夠統一起來。畢竟，實踐才是檢驗理論的唯一方法。

我們的理念是：“北諾?，讓光纖不脆弱！”

聲明：本公司系列產品多包含了包括商標和專利在內的多項知識產權，為推動行業發展和技術進步，北諾?毛細?系列無縫鋼管光纖光柵傳感器價格適中，鼓勵大家正規渠道購買。未經授權，請勿仿制！
